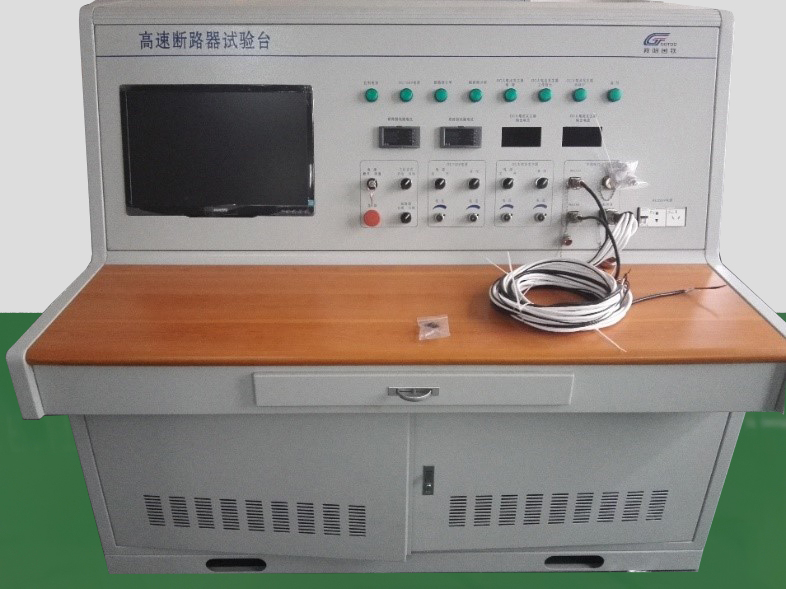

高速断路器试验装置用于高速断路器检修后进行综合参数测量。

1）脱扣电流范围：

• 电压范围：     直流DC0～12V，电压分辨率0.01V；

• 电流范围：     直流DC0～3000A（连续可调），电流分辨率0.1A；

2）可调电源范围：

• 电压范围：     直流DC0～150V（连续可调），误差＜0.2％；

• 电流范围：     直流DC0～20A（连续可调），误差＜0.2％；

3）测试性能

• 固有分闸时间分辨率   0.1ms

• 延时时间分辨率       0.1ms

• 合闸时间分辨率       0.1ms

• 接触电阻分辨率       2µΩ

• 接触电阻测量范围     1mΩ

4）设备外形尺寸      1800x905x1250

5）整机重量         210kg
